Schüttdichte Prüfaufbau ISO R60 – Bestimmung der Schüttdichte:

Das ISO R60‑Verfahren dient zur Bestimmung der Schüttdichte von metallischen Pulvern unter definierten Bedingungen des freien Falles. Es beschreibt, wie ein Pulver durch eine genormte Trichteröffnung in einen kalibrierten Messbecher fällt, um die Volumenbelegung unter Gravitationseinfluss reproduzierbar zu ermitteln.

Prüfaufbau

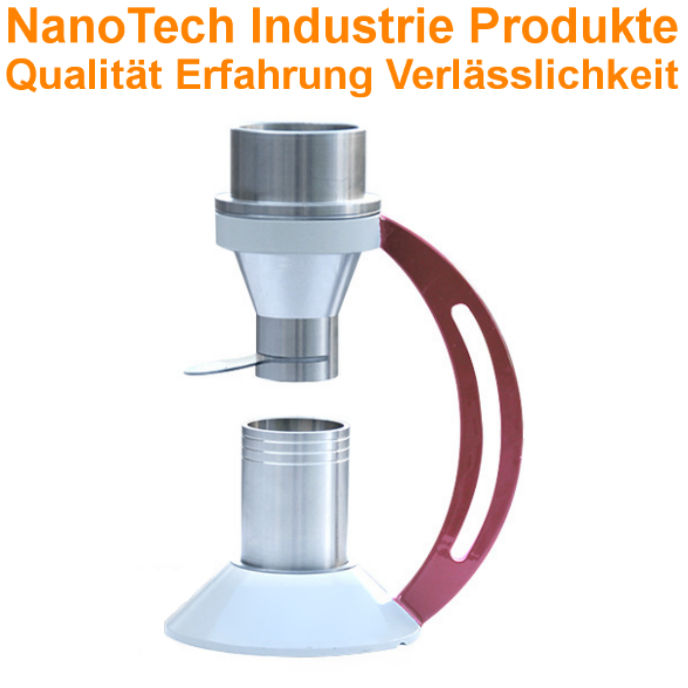

Der Schüttdichte Prüfaufbau NIP‑BDM1800R60 ist gemäß ISO R60 konstruiert und besteht aus:

• • • Trichterbaugruppe: Edelstahltrichter mit 25 mm Auslassöffnung und 60° Kegelwinkel, präzisionsgedreht für gleichmäßigen Pulverfluss.

    • Messbecher: Zylindrischer Edelstahlbehälter mit 25 cm³ Volumen, innen kalibriert nach ISO‑Toleranzen.

    • Stativrahmen: Starre vertikale Ausrichtung zwischen Trichter und Becher, gewährleistet zentrischen Auslauf.

    • Grundplatte: Mit Nivellierfüßen zur exakten horizontalen Ausrichtung.

    • Analysenwaage: Auflösung ± 0,01 g.

    • Hilfswerkzeuge: Spatel, Bürste und Schaufel zur Probenhandhabung und Reinigung.

Funktionsprinzip

Das Pulver fließt unter Eigengewicht durch den Trichter in den Messbecher. Die Masse des Pulvers, das das bekannte Volumen vollständig ausfüllt, wird gewogen. Das Verhältnis von Masse zu Volumen ergibt die Schüttdichte in g/cm³.

Prüfablauf

1. Vorbereitung des Geräts

• • • Den Schüttdichte Prüfaufbau NIP‑BDM1800R60 reinigen und trocknen.

    • Mit einer Wasserwaage exakt ausrichten.

    • Sicherstellen, dass der Trichterauslass mittig über dem Becher positioniert ist.

2. Probenkonditionierung

• • • Pulver auf Laborraumtemperatur (ca. 23 ± 2 °C) bringen.

    • Homogenisieren, ohne Partikelgröße oder Feuchtegehalt zu verändern.

3. Befüllen des Trichters

• • • Trichterauslass mit der Verschlussplatte schließen.

    • Pulver bis knapp unter den Rand einfüllen.

    • Keine Vibration oder Verdichtung zulassen.

4. Einleitung des Flusses

• • • Verschlussplatte zügig entfernen, Pulver frei ausfließen lassen.

    • Während des Flusses keine Erschütterung oder Bewegung des Aufbaus.

    • Warten, bis der Fluss vollständig endet.

5. Abstreichen des Bechers

• • • Mit einer geraden Kante überschüssiges Pulver bündig mit dem Becherrand abstreichen.

    • Gleichmäßige Bewegung, ohne das Pulver zu verdichten.

6. Wägung

• • • Gefüllten Becher auf der Waage wiegen (± 0,01 g).

    • Leergewicht des Bechers abziehen, um die Nettomasse zu erhalten.

7. Berechnung

Ergebnisse auf drei signifikante Stellen angeben.

8. Wiederholbarkeit

• • • Mindestens drei Messungen durchführen.

    • Abweichung zwischen den Ergebnissen ≤ ± 1 %.

Technische Hinweise

• • • ISO R60 ist für metallische Pulver wie Eisen, Kupfer und Legierungen optimiert.

    • Der Trichter des NIP‑BDM1800R60 minimiert Brückenbildung und gewährleistet gleichmäßigen Fluss.

    • Reinigung zwischen den Tests verhindert Kreuzkontamination.

    • Edelstahlkonstruktion bietet thermische Stabilität und Korrosionsbeständigkeit.

Auswertung

Die nach ISO R60 ermittelte Schüttdichte beschreibt die Packungsdichte unter Gravitationseinfluss und dient zur:

• • • Qualitätskontrolle von Pulverrohstoffen

    • Beurteilung der Partikelmorphologie

    • Prozesskalibrierung für Press‑ und Sinterverfahren

    • Vergleich von Lieferantenspezifikationen
