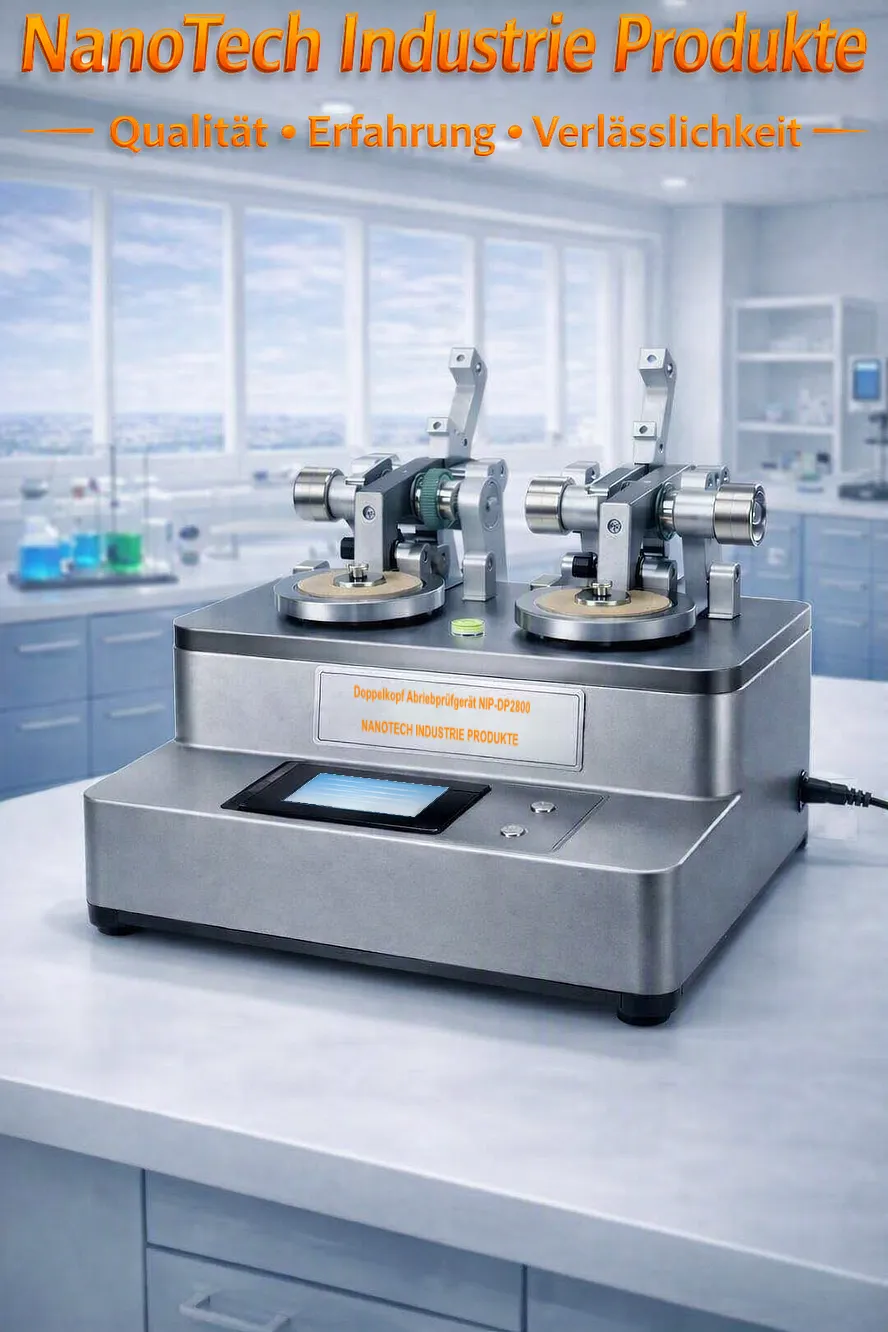

Automatisches Doppelkopf Abriebprüfgerät NIP‑DH2800 - Anwendung

Der professionelle Automatic Dual‑Head Rotary Abrasion Tester NIP‑DH2800 ist für die hochpräzise Bewertung der Oberflächenbeständigkeit, Abriebfestigkeit und Beschichtungsintegrität nach standardisierten Rotationsabrieb‑Verfahren entwickelt. Das Gerät erzeugt kontrollierten Abrieb über zwei unabhängig angetriebene Abrasionsköpfe, wodurch gleichzeitige Prüfungen identischer oder unterschiedlicher Proben unter identischen Last‑ und Geschwindigkeitsbedingungen möglich sind. Diese Dual‑Head‑Konfiguration erhöht die Wiederholgenauigkeit, reduziert den Bedienereinfluss und unterstützt fortgeschrittene Vergleichstests.

ASTM‑Testmethodenbeschreibung (Taber Abrasion – ASTM D4060 / ASTM D1044 / ASTM D3884)

Die ASTM‑Rotationsabriebnormen quantifizieren die Abriebfestigkeit von Beschichtungen, Kunststoffen, Laminaten, Bodenbelägen und industriellen Oberflächen, indem der Materialverlust nach einer definierten Anzahl von Abriebzyklen gemessen wird. Die Methode simuliert langfristige mechanische Beanspruchung durch kontrollierte Rotationsreibung.

ASTM‑Ablauf mit dem NIP‑DH2800

Probenvorbereitung

• Die Prüfprobe wird auf die erforderlichen ASTM‑Abmessungen zugeschnitten.

• Die Oberfläche wird gereinigt und konditioniert, um Staub, Öle oder Verunreinigungen zu entfernen.

• Die Probe wird mit dem präzisen Spannsystem sicher auf der Abrasionsplattform fixiert.

Auswahl der Abrasionsräder

• Abrasionsräder werden entsprechend der ASTM‑Materialkategorie ausgewählt (z. B. CS‑10, CS‑17, H‑18, H‑22).

• Der NIP‑DP2800 ermöglicht einen schnellen Radwechsel und parallele Dual‑Head‑Tests.

Lastkonfiguration

• Standard‑ASTM‑Lasten (typisch 250 g, 500 g oder 1000 g pro Rad) werden mittels kalibrierter Gewichte aufgebracht.

• Das Dual‑Head‑System gewährleistet identische Belastung auf beiden Prüfstationen.

Rotationsabrieb‑Zyklus

• Der Test startet mit der programmierten Anzahl an Zyklen (z. B. 100, 500, 1000 Zyklen).

• Die Probe rotiert unter den Abrasionsrädern mit der ASTM‑definierten Geschwindigkeit.

• Die Räder erzeugen durch kontinuierlichen Kontakt einen gleichmäßigen Abriebpfad.

Messung des Materialverlusts

Nach Abschluss der Zyklen wird die Probe entnommen und gereinigt. Der Abrieb wird bestimmt durch:

• Masseverlust (mg)

• Wear Index

• Visuelle Oberflächenveränderungen

Die Dual‑Head‑Konfiguration des NIP‑DP2800 ermöglicht direkte Vergleichstests zwischen zwei Materialien oder zwei Beschichtungen unter identischen Bedingungen.

ASTM‑Ergebnisse

• Wear Index (WI)

• Masseverlust pro Zyklus

• Visuelle Abriebklassifizierung

• Vergleichende Haltbarkeitsbewertung

Diese Ergebnisse unterstützen Qualitätssicherung, F&E und Materialzertifizierung.

ISO‑Testmethodenbeschreibung (ISO 5470‑1 – Rotationsabrieb)

ISO 5470‑1 definiert ein standardisiertes Verfahren zur Bewertung der Abriebfestigkeit flexibler und starrer Materialien mittels Rotationsabrieb. Die Methode gewährleistet weltweit vergleichbare Abriebleistungsdaten für Beschichtungen, Polymere, Textilien und industrielle Oberflächen.

ISO‑Ablauf mit dem NIP‑DH2800

Probenkonditionierung

• Die Probe wird unter ISO‑spezifizierten Temperatur‑ und Feuchtigkeitsbedingungen konditioniert.

• Die stabile Plattform des NIP‑DP2800 gewährleistet eine präzise Probenpositionierung.

Auswahl der Abrasionsräder

• ISO‑Räder (z. B. CS‑10, CS‑17, H‑18) werden entsprechend dem Materialtyp installiert.

• Dual‑Head‑Betrieb ermöglicht parallele ISO‑Tests.

Aufgebrachte Last

• ISO‑Lasten werden mittels kalibrierter Gewichte aufgebracht.

• Das Gerät stellt eine präzise vertikale Kraftverteilung auf beiden Köpfen sicher.

Abriebzyklus

• Die Probe rotiert unter den Rädern mit der ISO‑definierten Geschwindigkeit.

• Die Abrasionsköpfe erzeugen durch kontinuierliche Reibung einen standardisierten Abriebpfad.

• Die automatische Zyklussteuerung des NIP‑DP2800 gewährleistet exakte ISO‑Konformität.

Abriebbewertung

Nach dem Test wird die Probe gereinigt und bewertet. Die ISO‑Abriebleistung wird bestimmt durch:

• Masseverlust

• Dickenreduktion

• Oberflächenveränderungen

• ISO‑Wear‑Index‑Berechnungen

ISO‑Ergebnisse

• Masseverlust (mg)

• Wear Index

• Oberflächenklassifizierung

• International vergleichbare Abriebdaten

Warum Ingenieure den NIP‑DH2800 für ASTM‑ & ISO‑Abriebtests bevorzugen

• Dual‑Head‑Paralleltests für hohen Probendurchsatz

• Präzise Geschwindigkeitsregelung für strikte ASTM/ISO‑Konformität

• Schnelles Radwechselsystem

• Stabile Probenplattform für hohe Wiederholgenauigkeit

• Automatische Zykluszählung und programmierbare Testsequenzen

• Ideal für Beschichtungen, Kunststoffe, Bodenbeläge, Automobilmaterialien, Luft‑ und Raumfahrtoberflächen sowie industrielle Laminate
